铸铁方箱-检验方箱-划线方箱

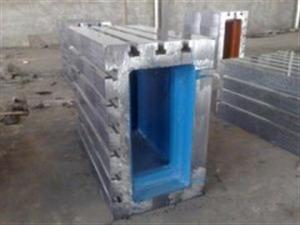

铸铁方箱

铸铁方箱主要用于零部件的平行度、垂直度等的检验和划线。铸铁方箱是用铸铁或钢材制成的具有6个工作面的空腔正方体,铸铁方箱其中一个工作面上有V型槽。
产地:中国>河北>沧州>泊头市
供应商:泊头市交河工业园区
电话:0317-8193334 8193335 传真:0317-8193337

铸铁方箱详细介绍

     铸铁方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体,铸铁方箱其中一个工作面上有V型槽。铸铁方箱要求各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。
铸铁方箱检定方法:对于边长为315mm及以下的铸铁方箱,检定时在铸铁方箱被检面的两端各放置1mm的量块,把刀口形直尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。检定还应在铸铁方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的铸铁方箱各个位置的直线中误差方向一致时取其最大值,当误差方向不一致时取其最大正差与最大负差绝对值之和,为该受检面平面的平面度。
铸铁方箱精度对于刮制铸铁方箱除检定平面度外,还要用涂色法检定接触斑点,在边长为25mm任意正方形内斑点数为:1级、2级不少于25点;3级不少于20点。在铸铁方箱内壁应有标牌,并标有规格尺寸,级别出厂编号、制造厂名称。
铸铁方箱规格:
铸铁方箱规格(mm)
工作面的平面度
工作面的垂直度、平行度及V型槽对底面和侧面的平行度
铸铁方箱精度等级(um)
0级
1级
2级
0级
1级
2级
100×100×100
3.5
7
15
7
15
30
150×150×150
4
9
17
8
18
35
200×200×200
4.5
10
20
9
20
40
250×250×250
5
11
22
10
22
45
300×300×300

12
25

25
50
400×400×400

15
30

30
60
500×500×500


35


70
泊头市坤泰机械有限公司是中国最大的铸铁平板装配平板铸铁方箱等量具生产基地,产品研制开发全部采用CAD技术。我公司主打产品有铸铁平板、装配平板、大理石平板铸铁方箱电机试验台等。诚挚欢迎国内外新老朋友来我厂参观、考察。
